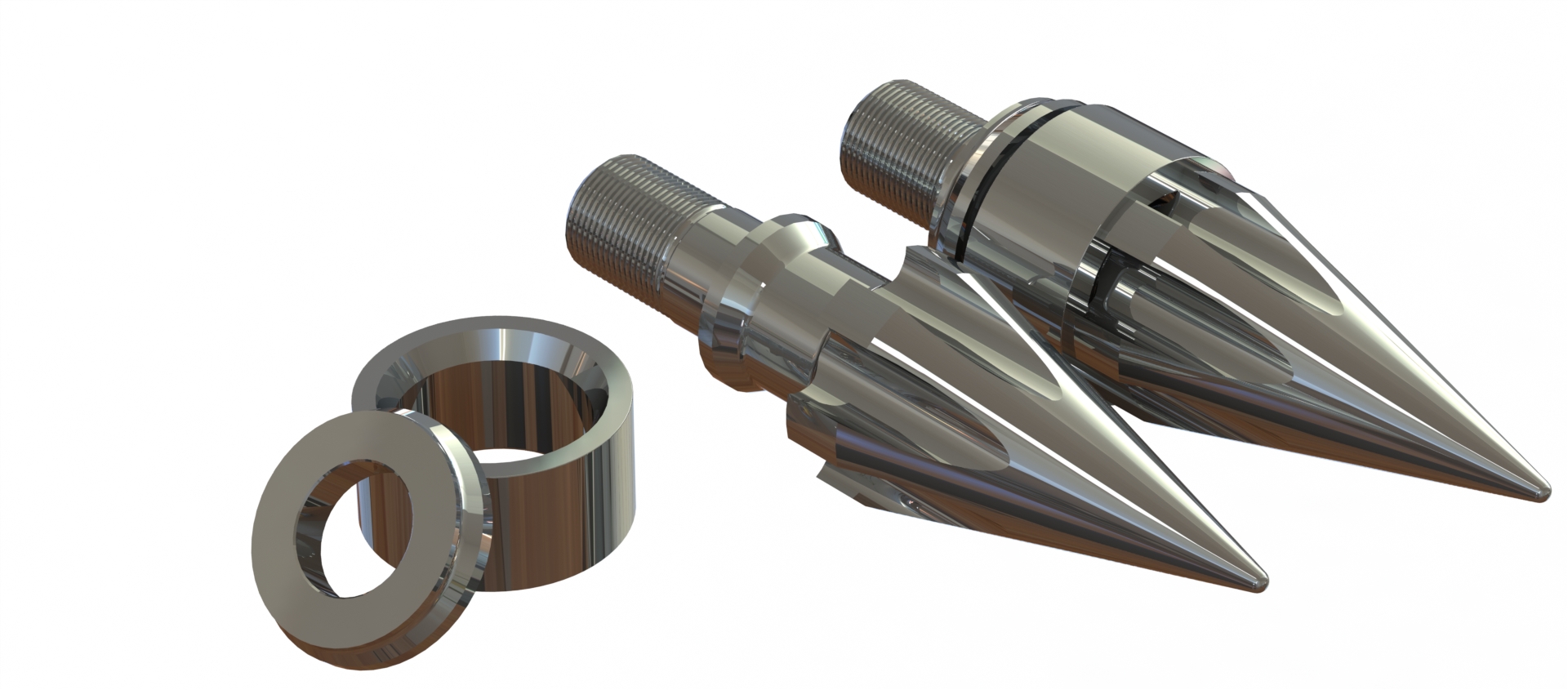

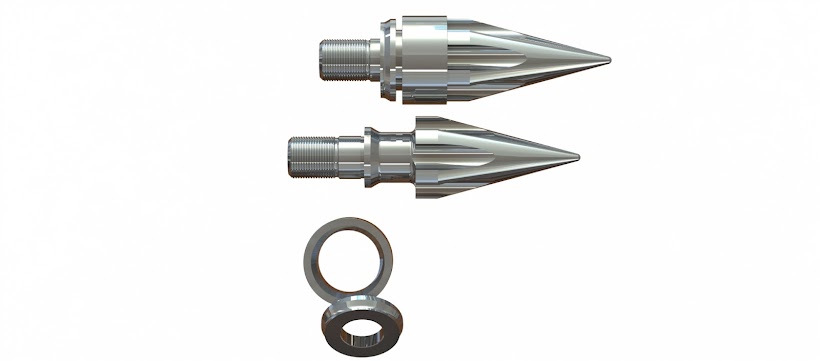

PONTEIRA, ANEL DE BLOQUEIO E ANEL DE ENCOSTO PARA INJETORAS



PONTEIRA

As Ponteiras são de grande importâncias tanto na injeção, como na extrusão e sopro. Elas podem ser usadas simplesmente como tampas para evitar da rosca ficar com furo de centro aberto ou com funções mais específicas, como plasticadores, homogeinizadores ou filtrantes.

Normalmente são fabricadas em aço Din 1.8550 nitretados em ambiente de amônia e polidas para facilitar a fluidez do material.

Sua aplicação maior está nas injetoras, onde a sua função é guiar o material para a cavidade do molde. Por fazer parte de uma válvula, porque trabalha junto com anéis, um com função de bloquear e outro de garantir que material vá copletamente para o molde, os contatos podem vir revestidos com ligas especiais bi-metálicas para garantir maior durabilidade e tempo de trabalho.

ANEL BLOQUEADOR

O anel bloqueador recebe esse nome por ter a função de aumentar a pressão no cilindro da injetora, formando o chamado "colchão" garantindo o deslocamento do material para o molde e evitando o seu retorno para a área de dosagem da Rosca Injetora.

Podem ser fabricados em aço Din . 1.8550 nitratados em atmosfera de amônia com dureza de 62 a 67 HRC ou em aço Sae 52100, temperado e revenido com dureza de 55 a 58 HRC.

Em alguns casos podem ser fabricados com Aço H13 mas deve levar em consideração que a tempêra desse material só chega a 48 HRC.

ANEL DE ENCOSTO

O anel de encosto Talvez seja o mais importante e o menos valorizado. E ele quem garante a função de bloqueio do anel bloqueador, uma vez que tem a função de vedar e impedir o retorno do material durante o ciclo da máquina e consequentemente fazendo com que ele vá para a cavidade do molde.

Eles podem ser fabricados no diâmetro do núcleo da rosca ou com rampa dentada ajudando na homogeinização ou ainda com rampa lisa para ter a função de bolha no material aumentando a plastificação.

Podem ser fabricados em Aço Din 1.8550 nitretados em atmosfera de amônia com dureza de 62 a 67 HRC ou em aço Sae 52100 temperado e revenido com dureza de 55 a 58 HRC.

Assim como no caso do anel de bloqueio, pode ser fabricado em aço H13, mas deve levar em consideração que a tempêra desse material só chega a 48 HRC.
